杰理AC6956C,熱敏打印機方案MCU芯片—云信

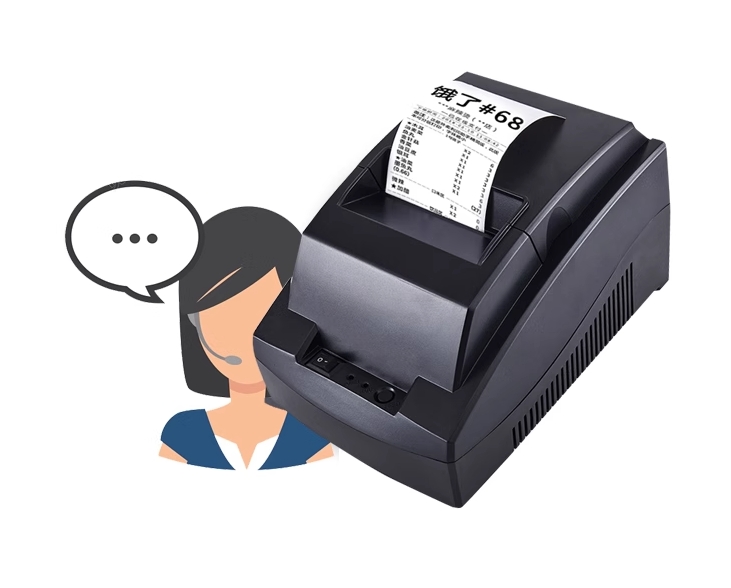

熱敏打印機
與商業POS系統應用推廣密切相關,在發展初期主要應用于商業/零售領域。隨著電子信息化、自動化程度的提高,加上條碼識別技術和餐飲外賣行業的發展,熱敏打印機應用迅速擴展到工業/制造業、交通/運輸、現代物流、商業、餐飲、彩票、醫療等行業。

熱敏打印機原理

熱敏式微型打印機(又稱:微型打印機、微打)是在淡色材料上(通常是紙)覆上一層透明膜,將膜加熱一段時間后變成深色(一般是黑色,也有藍色),圖像通過加熱,在膜中產生化學反應而生成的,當溫度為200℃時,這種反應會在幾微秒內完成。

熱敏打印機的打印頭中帶有許多熱敏型電阻,主控芯片控制熱敏型電阻根據需要進行加熱,當熱敏打印機接收到打印字符/圖片/二維碼后,主控芯片根據圖數據控制打印頭中對應的熱敏電阻通電,從而加熱出有規則的深色點,同時,主控芯片控制步進電機進行精準的滾紙操作,多次加熱后,組成了有效字符/圖片。

一顆芯片即可實現手機藍牙連接和熱敏打印機控制;主控芯片具有豐富的接口資源與可靠的傳輸性,有效保障熱敏打印機的穩定輸出,且無需多次進行串口中斷服務,支持ADC檢測熱敏電阻值判斷是否需要過熱保護,通過檢標簽光耦輸出判斷是否缺紙。杰理芯片AC6956C的性能和功能都能夠滿足熱敏打印機方案要求,不過,一個解決方案的可靠性不僅僅取決于所使用的芯片,還包括整個系統的設計、硬件選型、軟件開發、測試驗證等方面。




方案特點:

1.支持藍牙、USB、UART等多種通訊接口的打印方式;

2.支持無任務時自動進入斷電模式,續航時間更長;

3.支持打印高溫、缺紙和低電量報警;

4.SPI FLASH存放字庫,可調整字體、大小、粗細等;

杰理芯片AC6956C特點:

1.搭載32位單核處理器,主頻率高達240MHz;

2.內置FLASH,可重復擦寫;

3.具有雙通道16bit DAC,三通道16bit ADC;

4.內置藍牙V5.3雙模(BR+EDR+BLE);

5.提供+6dbm發射功率,-90dbm接收功率;

6.內置LDO,提供2.0~5.5V的寬泛工作電壓范圍,工作性能穩定;

7.具有4MB系統閃存,支持通用多協議SoC;

8.體積小,采用QFN32封裝,便于生產貼片,成本更低;

如需了解更多產品方案,點擊聯系我們。
