簡要說明
隨著時間的推移，杰理藍牙芯片技術也在不斷成熟。今年四月份又推出了AC693X(又名AC693N)系列單芯片藍牙IC，目前主要包括JL AC6936A、AC6936D(注：原AC6936B已經更新為AC6936D)、AC6939A、AC6939B這幾個型號，其中AC6936A主要用于硬件兼容AC6916A，AC6939A用于硬件兼容AC6919A產品，對于全新開的項目，建議直接用6936B或6939B去做。整體來說，JL AC693X系列目前主要針對面條耳機和TWS耳機市場，也必將成為今后兩年內耳機產品的主選方案。
AC693X系列優勢:
杰理AC693X系列主要針對面條耳機和TWS耳機市場；
音質好，支持藍牙音樂EQ及EQ在線調試功能，支持通話近端EQ調節；
功耗優化：AC690X(20~25mA)，AC691X(14~18mA)，AC693X(6~8mA)；
TWS可實現主從手動切換、自動切換，通話立體聲；
藍牙協議5.0；
支持aptX；
支持mash組網；
智能充電倉，可實現蘋果彈窗，拿出充電倉自動開機；
設計注意事項:
在設計過程中可使用任意IO喚醒開機，不用像JL AC690XAC691XAC692X指定特定的喚醒口喚醒。

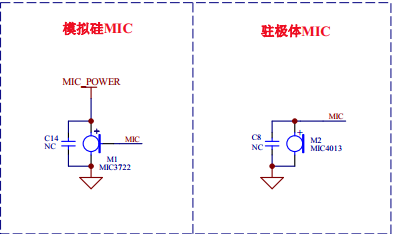

MIC電路簡化：建議使用硅麥，硅麥一致性好、靈敏度高、抗干擾能力強、通話效果好。

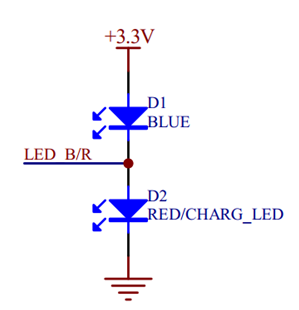

3.可使用一個IO口通過PWM 方式同時推兩顆LED燈，可單獨點亮。
4.軟件可設置充電電流及充滿電電壓，所以在硬件設計過程中可省去限流電阻，但二極管還是不能省去。
5.拿出充電倉自動開機可以通過LDO斷5V喚醒方式實現，不需要另外設計喚醒口。

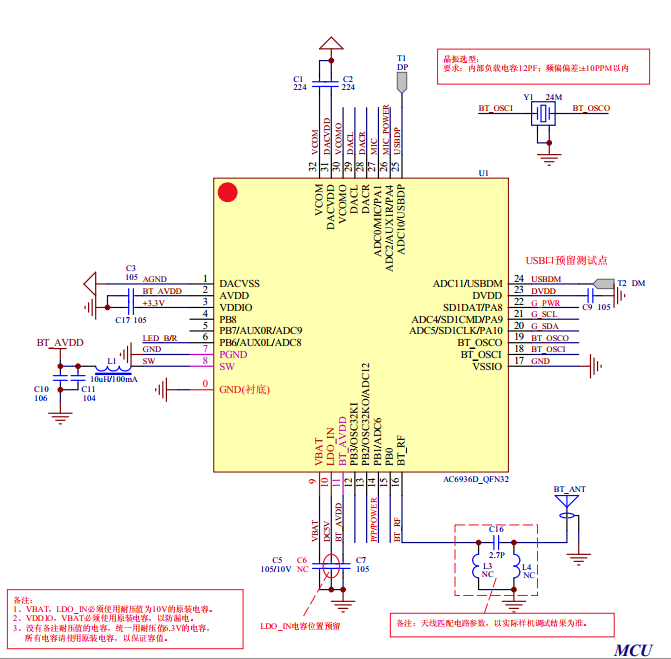

AC693X系列功能引腳說明
具體芯片原理圖等資料可從公司樣品店鋪查閱下載(地址：https://yunthinker.taobao.com);
總結
雖然市場很大，需求也很大，但是在實際的產品中，我們往往會先看產品的市場定位在哪里，因?yàn)橹挥心愕漠a(chǎn)品市場定位準確了，才能去選擇的合適的方案。杰理AC693N系列在耳機市場中存在很大的優勢，尤其針對TWS耳機市場，無論是在音質、功耗還是性能方面都有了很大的提升，足以和瑞昱、CSR相媲美，所以有需求的客戶請一定定位好自己的產品以及對自己產品的規劃，再找到合適、并且有誠意配合的廠家共同將產品做好。
